Двухкамерные
ФИЛЬТРЫ ПРИРОДНОГО ГАЗА
ОПИСАНИЕ ПРОДУКТА
Фильтры-сепараторы доступны в горизонтальном и вертикальном варианте, при этом горизонтальная ориентация применяется чаще. Сепараторы подобного типа часто применяются для удаления твердых частиц и жидкости в потоках со сравнительно низкой загрузкой по жидкости. Фильтр-сепаратор состоит из двух частей. Газ поступает через входной штуцер и проходит через фильтрационную секцию, в которой твердые частицы отфильтровываются от газового потока, а частицы жидкости объединяются в капли большего размера. В первой секции также удаляется вся свободная жидкость. Слившиеся воедино капли проходят через фильтрационные стояки и подаются во вторую секцию сепаратора, где оконечная каплеулавливающая система удаляет эти капли из газового потока. Поток проходит через фильтрующие элементы в направлении снаружи внутрь. В чистом фильтре-сепараторе перепад давления составляет 7-14 кПа. лопаток.

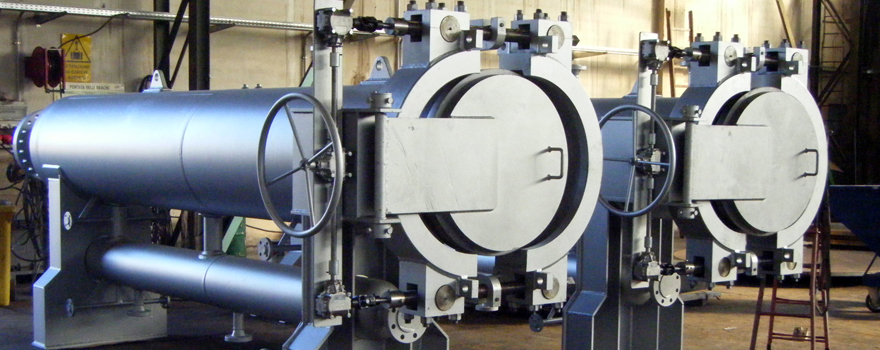

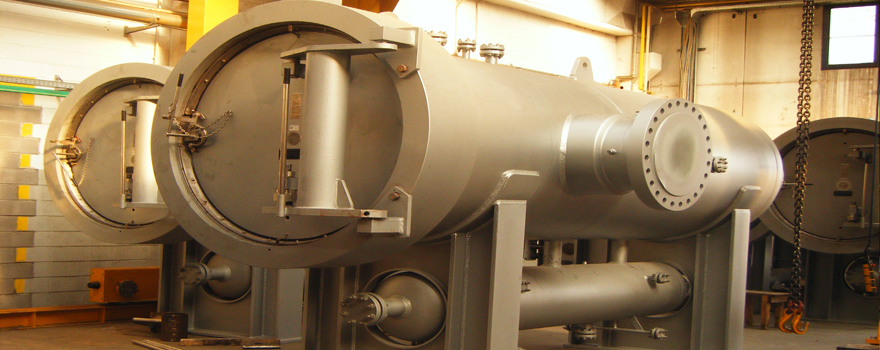

Если в потоке есть твердые частицы, обычно необходимо регулярно заменять фильтрующие элементы. Перепад давления 70 кПа часто свидетельствует о необходимости удаления загрязненного фильтра с целью его замены. Для удаления фильтра используется быстро открывающаяся крышка. На второй ступени фильтра-сепаратора используется влагоотделитель. При использовании традиционных сепараторов это может быть сетчатая прокладка, блок лопаток или мультициклонный блок. Чаще всего применяются сетчатая прокладка и блок
ВНУТРЕННИЕ ЭЛЕМЕНТЫ

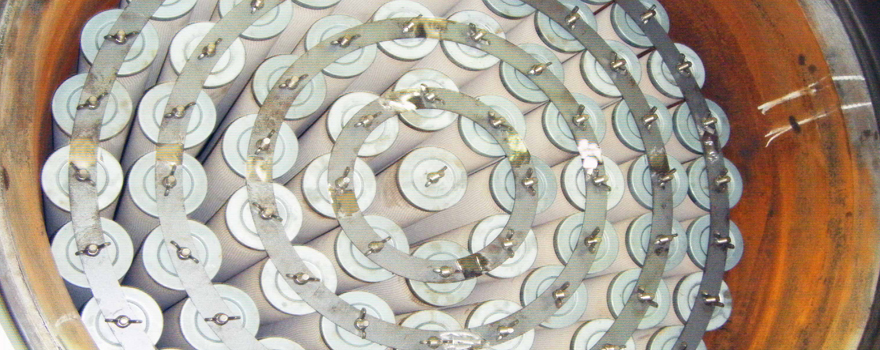

- Патронного типа
- Сетчатые прокладки
- Блоки лопаток
