ECHANGEURS THERMIQUES À CALANDRE
APERÇU DE LA PRODUCTION

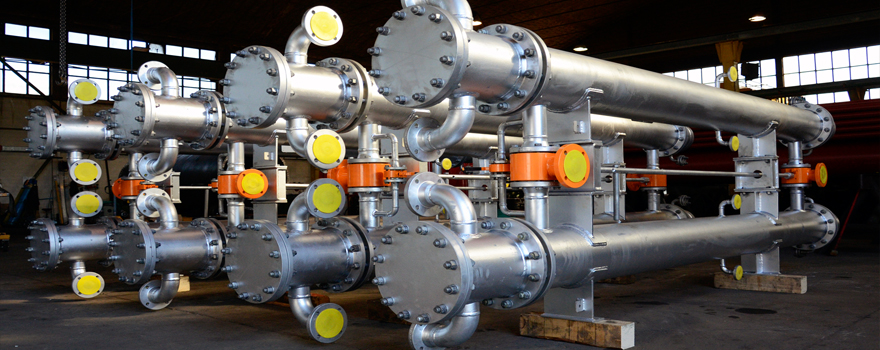

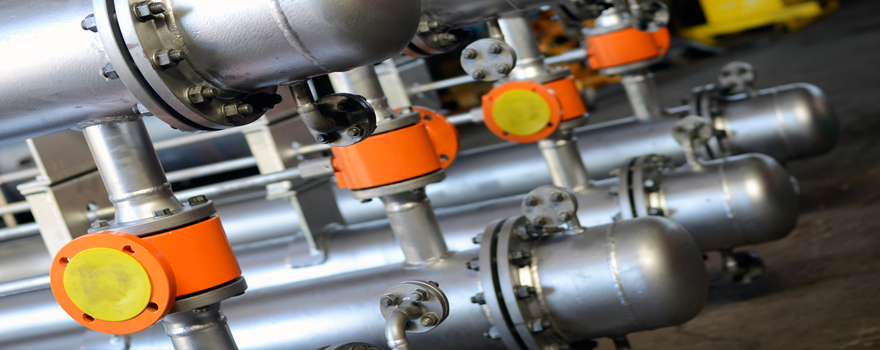

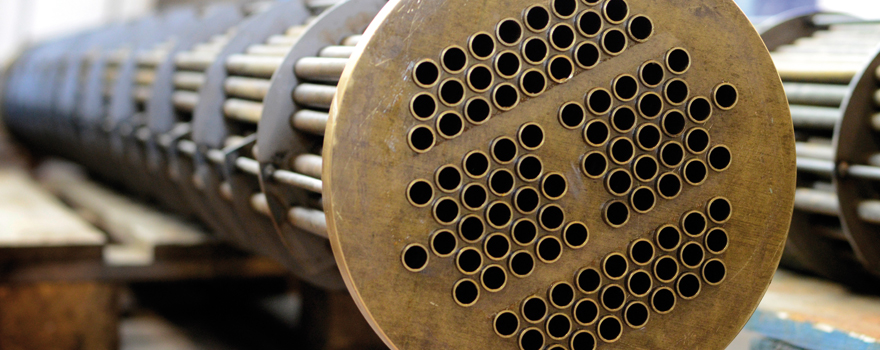

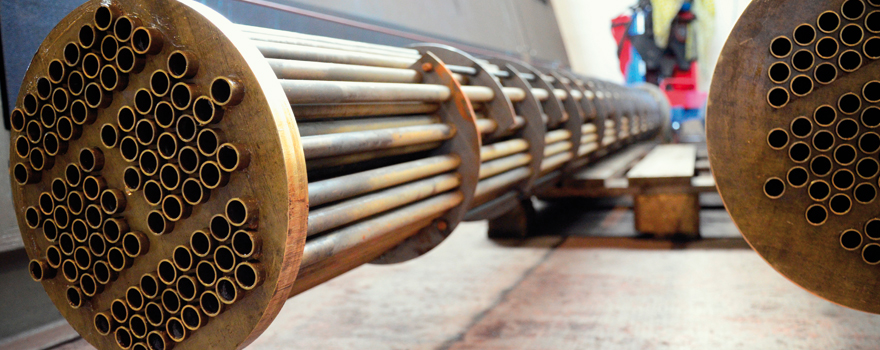

Les échangeurs thermiques à calandre consistent d’une série de tubes. Un groupe de ces tubes contient le fluide qui doit être soit réchauffé soit refroidi. Le deuxième fluide passe au-dessus des tubes qui sont en train d’être chauffés ou refroidis, de sorte qu’il puisse soit fournir la chaleur soit absorber la chaleur requise. Un groupe de tubes est appelé le faisceau tubulaire et peut se composer de différents types de tubes : lisses, à ailettes longitudinales, etc. Les échangeurs à calandre sont normalement utilisés pour des applications à haute pression. Parce que les échangeurs à calandre sont robustes grâce à leur forme. Il y a différentes caractéristiques de design thermiques qu’il faut prendre en considération lorsque l’on conçoit les tubes dans les échangeurs de chaleur à calandre.
Application
- Diamètre du tube : Le fait d’utiliser un diamètre de tube petit rend l’échangeur de chaleur à la fois économique et compact. Cependant il est plus probable que l’échangeur de chaleur risque de s’encrasser plus rapidement, et sa petite taille rend le nettoyage mécanique de cette crasse plus difficile. Pour résoudre les problèmes d’encrassement et de nettoyage, on peut utiliser des diamètres de tube plus grands. Pour définir le diamètre du tube il faut aussi considérer l’espace disponible, le coût et le type d'encrassement des fluides.
- Épaisseur du tube : En général on définit l’épaisseur de la paroi des tubes de façon à garantir : Il y a assez d’espace pour la corrosion. Que les vibrations induites par le flux ont de la résistance. Force axiale. Disponibilité de pièces de rechange. Force de rétention (pour résister à la pression à l’intérieur du tube). Résistance au flambage (pour résister à la surpression dans l’enveloppe).
MATÉRIAUX DE CONSTRUCTION
- Acier au carbone
- Acier inoxydable
- Laiton Marine
- Bronze amirauté
- Titane
