Double Corps
FILTRES DU GAZ NATUREL
APERÇU DE LA PRODUCTION

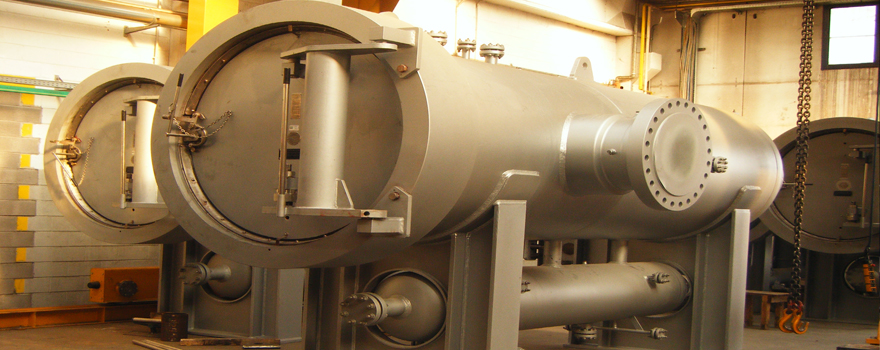

Les séparateurs à filtre sont disponibles en orientation horizontale et verticale ; l’orientation horizontale est la plus courante. On utilise souvent ce type de séparateur pour éliminer les liquides et les solides dans les applications avec relativement peu de chargement de liquide. Un séparateur à filtre est un dispositif à deux niveaux. Le gaz arrive dans la buse d’entrée et passe à travers la section de filtration, où les particules solides sont filtrées du flux de gaz et les particules liquides se transforment en gouttes plus grosses. Tout liquide libre est aussi éliminé dans la première section. Les gouttelettes coalisées passent à travers les tubes de montée du filtre et sont transportées dans la deuxième section de séparation, où un élément d’extraction du brouillard final enlève ces gouttelettes du flux de gaz.

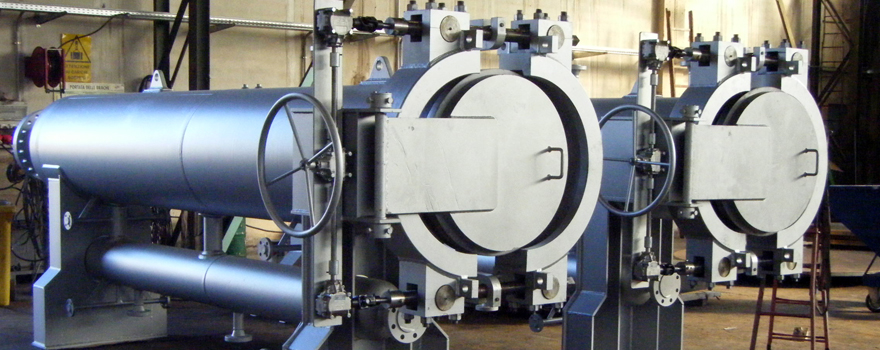

Le flux à travers les éléments de filtration va de l’extérieur vers l’intérieur. Une chute de pression de 7-14 kPa est normale dans un séparateur à filtre propre. S’il y a des solides, il faudra bien sûr remplacer les éléments de filtration à intervalles réguliers. On utilise souvent un critère de chute de pression de 70 kPa pour décider qu’il faut substituer le filtre. On peut retirer le filtre grâce à une fermeture à ouverture rapide. Le deuxième niveau d’un séparateur à filtre contient un dispositif d’extraction du brouillard. Dans les séparateurs conventionnels, ce dispositif peut être un tampon maillé, un paquet de palettes, ou un paquet multi-cyclones. On utilise le plus souvent le tampon maillé et le paquet de palettes.
PIÈCES INTERNES

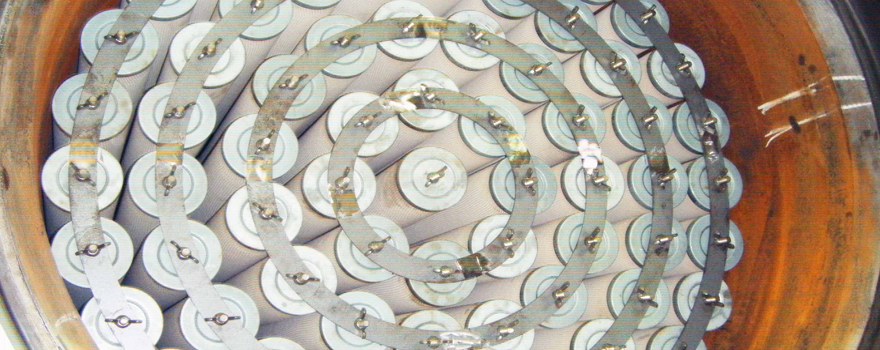

- Cartouches
- Tampons maillés
- Paquet de palettes
